随着工业自动化水平的不断提升，对压装过程的精确监测与控制提出了更高要求。基于C8051F060微控制器和实时操作系统uC/OS-II的数据采集系统，为压装监测设备提供了一种高效、可靠且实时的解决方案。该系统能够精准采集压力、位移等关键参数，并通过实时处理与分析，确保压装工艺的质量与一致性。
一、系统硬件平台：C8051F060微控制器
C8051F060是Silicon Labs公司生产的一款高性能混合信号微控制器，其核心是增强型8051内核，运行速度可达25MIPS。该芯片集成了丰富的片上外设资源，非常适合用于数据采集系统：
- 模拟外设：内置两个16位、1Msps的ADC（模数转换器），支持多通道同步采样，能够直接连接压力传感器和位移传感器的模拟输出信号，实现高精度数据采集。
- 数字外设：具备多个可编程定时器/计数器、PCA（可编程计数器阵列）以及UART、SPI、I2C等串行通信接口，便于实现精确的定时采样、脉冲计数以及与上位机或其他外设的通信。
- 大容量存储器：拥有4352字节的RAM和64KB的片内Flash，为运行实时操作系统和存储采集数据提供了充足的空间。
二、实时操作系统：uC/OS-II的核心作用
在复杂的压装监测系统中，数据采集、实时处理、通信传输和人机交互等多个任务需要并发执行。传统的裸机程序采用前后台或大循环模式，难以保证任务的实时性和可靠性。引入uC/OS-II实时操作系统，带来了显著优势：
- 任务管理与调度：uC/OS-II是一个基于优先级的可剥夺型实时内核。在压装监测系统中，可以将关键任务（如高速ADC采样、紧急故障处理）设置为高优先级，确保其能够及时响应。例如，创建一个高优先级任务专门负责定时触发ADC进行压力/位移采样，其执行不会被低优先级任务（如数据存储或界面刷新）所阻塞。
- 时间管理：利用uC/OS-II的时钟节拍和软件定时器功能，可以精确控制数据采样的周期，实现等间隔采样，这对于后续的信号分析和工艺判断至关重要。
- 任务间同步与通信：压装过程中，采样、滤波、特征值提取、存储和通信等任务需要协同工作。uC/OS-II提供了信号量、消息邮箱和消息队列等机制，可以高效安全地在任务间传递数据和状态信息。例如，ADC采样任务完成一次采集后，通过消息队列将原始数据发送给数据处理任务进行滤波和计算。
- 系统可靠性与稳定性：uC/OS-II内核经过认证，具有确定的执行时间，能够有效避免裸机编程中常见的任务相互干扰、响应不及时等问题，提高了整个系统的可靠性和可维护性。

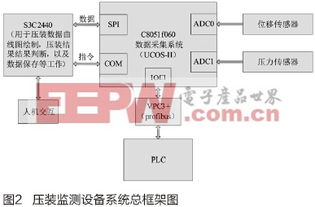

三、压装监测数据采集系统的实现架构
一个典型的基于C8051F060和uC/OS-II的压装数据采集系统软件架构通常包括以下几个核心任务：
- 传感器数据采集任务：这是系统的核心。任务以固定的高频率运行，通过配置C8051F060的ADC，对多路传感器信号进行循环或同步采样。采样过程可以利用DMA或中断配合完成，以减轻CPU负担。采集到的原始数据被放入一个共享缓冲区或通过消息队列发送出去。
- 数据处理与滤波任务：接收原始数据，进行必要的数字滤波（如移动平均、限幅滤波等）、标度变换（将ADC值转换为实际的压力值MPa和位移值mm），并计算关键特征值，如峰值压力、压装深度、压装速度等。
- 数据存储与记录任务：将处理后的有效数据存储到片内Flash或外部存储介质（如SD卡）中，形成压装过程的历史记录，用于质量追溯和工艺分析。此任务优先级可以设置较低，但通过uC/OS-II的信号量机制确保在需要存储时能及时获得CPU使用权。
- 通信任务：负责通过UART、CAN或以太网等接口与上位机监控软件或PLC进行通信，实时上传采集到的过程数据、报警信息，并接收来自上位的控制指令。
- 人机交互任务：如果系统配有简单的显示屏或按键，则需要一个任务来管理界面更新和按键响应。
- 系统监控与看门狗任务：一个低优先级但重要的任务，负责监控其他任务的运行状态，并定期“喂狗”，防止系统跑飞。
四、系统优势与挑战
优势：
- 高实时性：uC/OS-II确保了关键采集任务的精确时序和快速响应。
- 高可靠性：多任务独立运行，互不干扰，系统行为确定。
- 模块化开发：各功能划分为独立任务，降低了软件复杂度，便于调试、测试和功能扩展。
- 充分利用硬件资源：C8051F060的强大模拟功能与uC/OS-II的高效管理相结合，性价比高。
挑战与注意事项：
- 资源开销：uC/OS-II内核本身会占用一部分ROM和RAM资源，并对CPU有一定的开销。在C8051F060上移植和运行，需要进行精细的配置和优化。
- 优先级设定与堆栈分配：需要根据任务的关键程度仔细分配优先级，并为每个任务分配合适的堆栈空间，防止溢出。
- 中断管理与临界区保护：在ADC中断服务程序中与任务交换数据时，需要使用uC/OS-II提供的进入/退出临界区函数保护共享资源，防止数据错乱。
五、结论
将uC/OS-II实时操作系统应用于基于C8051F060微控制器的压装监测设备数据采集系统，是实现复杂、多任务、高实时性工业数据采集的有效途径。它充分发挥了C8051F060在模拟信号采集方面的硬件优势，并通过操作系统的任务管理机制，将数据采集、处理、存储和通信等功能有机地整合在一起，形成了一个稳定、高效且易于维护的嵌入式解决方案，为提升压装工艺的自动化水平和产品质量提供了坚实的技术保障。
